Sebuah kepala silinder kembali dari bengkel dengan permukaan yang mengkilap seperti cermin. Pemiliknya puas. Dua bulan kemudian gasket bocor lagi, dan pertanyaan yang sama muncul: bagaimana mungkin permukaan sebagus itu gagal menyegel? Jawabannya justru terletak pada kata mengkilap. Untuk banyak mesin diesel modern, permukaan yang terlalu halus adalah kegagalan, bukan prestasi.
Ini adalah salah satu kebenaran paling kontra-intuitif dalam pekerjaan rekondisi mesin. Gasket tidak menyegel karena permukaannya licin. Gasket menyegel karena permukaannya berada di dalam rentang kekasaran yang tepat sesuai jenis gasket yang dipakai. Karena itu standar kekasaran permukaan kepala silinder harus dibaca dari spesifikasi pabrikan, bukan dari kesan visual siapa pun.
Apa yang Sebenarnya Diukur dalam Standar Kekasaran Permukaan Kepala Silinder
Setiap permukaan logam, sehalus apa pun tampaknya, sesungguhnya adalah pegunungan mikroskopis berisi puncak dan lembah. Kekasaran adalah cara menyatakan tinggi pegunungan itu dalam angka. Nilai yang paling umum dipakai adalah Ra, yaitu rata-rata penyimpangan profil permukaan dari garis tengahnya. Satuannya mikrometer, dan satu mikrometer setara dengan seperseribu milimeter.
Masalahnya, Ra adalah rata-rata, dan rata-rata bisa menyembunyikan bencana. Sebuah permukaan dengan satu goresan dalam yang berbahaya bisa memiliki nilai Ra yang sama dengan permukaan yang seragam dan aman. Di sinilah Rz masuk. Rz mengukur selisih antara puncak tertinggi dan lembah terdalam pada beberapa segmen pengukuran. Ia jauh lebih jujur dalam menangkap cacat tunggal yang berpotensi menjadi jalur kebocoran.
Karena itu, membaca laporan permukaan hanya dari angka Ra sama seperti menilai kesehatan seseorang hanya dari berat badannya. Angkanya benar, tapi ceritanya tidak lengkap. Bengkel yang serius akan melaporkan keduanya, dan menjelaskan mengapa keduanya berada dalam batas.
Mengapa Gasket MLS Mengubah Segalanya
Mesin generasi lama menggunakan gasket komposit yang tebal dan lunak. Gasket jenis ini mampu mengisi ketidaksempurnaan permukaan dan bahkan membutuhkan sedikit kekasaran agar dapat mencengkeram. Nilai Ra yang dapat diterima untuk gasket komposit relatif longgar, dan inilah standar yang tertanam di kepala banyak teknisi senior selama puluhan tahun.
Mesin modern menggunakan gasket MLS atau multi-layer steel: beberapa lapis baja tipis dengan lapisan elastomer di permukaannya. Gasket ini tidak mengisi apa pun. Ia menyegel dengan cara menempel rapat pada permukaan yang sangat rata dan sangat halus. Dalam standar kekasaran permukaan kepala silinder, nilai Ra untuk gasket MLS bisa beberapa kali lebih ketat daripada standar untuk gasket komposit.
Konsekuensinya keras: mengabaikan standar kekasaran permukaan kepala silinder modern dan menggunakan kebiasaan bengkel era 1990-an akan menghasilkan kebocoran yang terjamin. Permukaan terasa halus di jari, terlihat rapi di mata, dan tetap gagal karena angkanya tidak pernah diverifikasi. Inilah alasan setiap layanan perbaikan kepala silinder kami dimulai dengan pertanyaan tentang jenis gasket yang akan dipakai, bukan dengan menyalakan mesin surface grinder.
Kerataan dan Kekasaran Adalah Dua Hal Berbeda
Banyak orang mencampur dua konsep ini saat membahas standar kekasaran permukaan kepala silinder. Kerataan (flatness) berbicara tentang gelombang besar di sepanjang permukaan: apakah bagian tengah melengkung naik akibat panas berlebih. Kekasaran berbicara tentang tekstur mikro di permukaan itu sendiri. Sebuah kepala silinder bisa sangat halus namun melengkung, atau sangat rata namun bertekstur terlalu kasar. Keduanya gagal menyegel dengan cara yang berbeda.

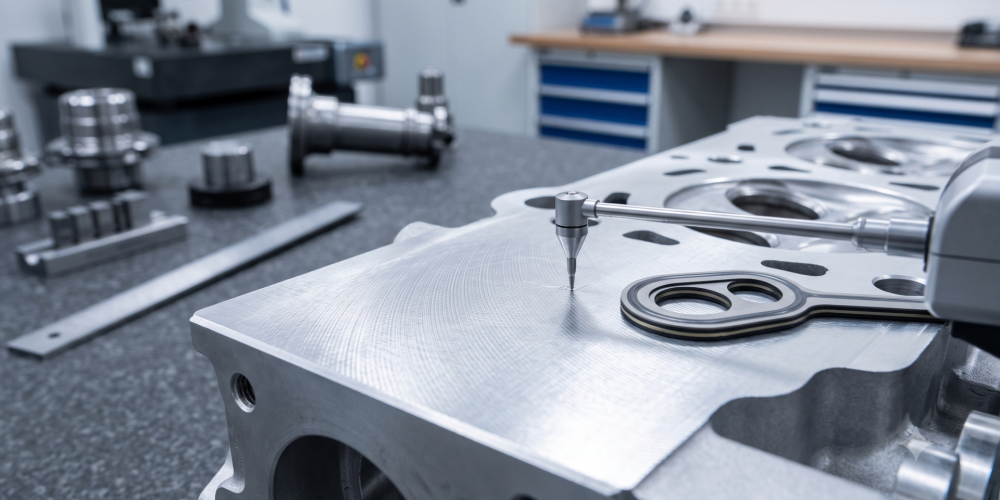

Kerataan diperiksa dengan straight edge presisi dan feeler gauge, atau lebih baik lagi dengan dial indicator di atas meja rata. Kekasaran diperiksa dengan surface roughness tester atau, sebagai perbandingan cepat, dengan comparator plate. Keduanya harus lolos, dan keduanya harus dicatat. Nilai yang sama juga berlaku pada sisi lawannya, karena gasket menyegel dua permukaan sekaligus. Karena itulah layanan perbaikan blok silinder dan pekerjaan kepala silinder sebaiknya tidak dipisahkan ke dua bengkel berbeda.
Pilihan Mesin Menentukan Hasil Tekstur
Tekstur akhir sebuah permukaan lahir dari mesin dan sisipan potong yang dipakai. Mesin milling dengan sisipan karbida menghasilkan tekstur yang berbeda dengan mesin milling bersisipan CBN atau PCD. Kecepatan makan, kecepatan putar, dan ketajaman sisipan semuanya berpindah langsung ke permukaan komponen Anda.
Untuk kepala silinder aluminium yang akan dipasangkan dengan gasket MLS, sisipan PCD dengan parameter yang tepat mampu menghasilkan permukaan yang halus dan konsisten tanpa perlu proses tambahan. Untuk besi cor, CBN adalah pilihan yang umum. Sisipan yang mulai tumpul akan menghasilkan permukaan yang secara visual masih rapi tetapi memiliki puncak-puncak sobek pada level mikro. Mata Anda tidak akan menangkapnya. Gasket Anda pasti akan menangkapnya.
Berapa Banyak Material yang Boleh Dibuang
Ada batas berapa tebal material yang boleh dibuang dari sebuah kepala silinder. Melewati batas itu berarti mengubah rasio kompresi, mengubah timing katup pada mesin dengan penggerak sabuk, dan pada kasus terburuk membuat katup bertabrakan dengan piston. Bengkel yang hanya mengejar standar kekasaran permukaan kepala silinder dan kerataan tanpa menghitung total material yang telah dibuang sedang menyerahkan bom waktu kepada Anda.
Karena itu kami mencatat ketebalan awal dan akhir setiap kepala silinder yang kami kerjakan. Jika komponen sudah mendekati batas layanan, kami akan mengatakannya sejak awal, meski itu berarti pekerjaan tidak jadi kami ambil. Bagi operator armada di sektor industri transportasi, kejujuran di tahap ini bernilai jauh lebih besar daripada satu invoice tambahan.
Tiga Pertanyaan Sebelum Menyerahkan Kepala Silinder Anda
Pertama, tanyakan berapa target nilai Ra untuk standar kekasaran permukaan kepala silinder yang akan mereka kejar dan dari mana angka itu berasal. Kedua, tanyakan apakah mereka mengukur kekasaran atau hanya menilai dengan tangan dan mata. Ketiga, tanyakan apakah ketebalan sebelum dan sesudah pekerjaan akan dicatat dalam laporan. Bengkel yang bisa menjawab ketiganya dengan angka sedang menunjukkan bahwa mereka bekerja dengan sistem, bukan dengan kebiasaan.
Permukaan yang benar tidak selalu terlihat paling mengkilap. Ia terlihat konsisten, terukur, dan terdokumentasi. Itulah standar yang kami pegang pada setiap layanan perbaikan mesin yang keluar dari fasilitas kami di Tangerang, karena satu gasket yang bocor akan menghapus seluruh nilai dari pekerjaan yang di atasnya.
Kebersihan Sebelum Pengukuran Bukan Basa-Basi
Satu partikel karbon setebal beberapa mikron yang tertinggal di permukaan akan mengangkat straight edge dan membuat komponen yang rata terbaca melengkung. Sebaliknya, lapisan tipis kerak sisa gasket bisa menyamarkan lembah yang sebenarnya ada. Karena itu setiap permukaan dibersihkan hingga logam murni sebelum satu angka pun dicatat.
Hal yang sama berlaku setelah pekerjaan selesai. Serpihan logam halus hasil pemesinan yang tertinggal di rongga oli akan berjalan langsung menuju bantalan pada saat mesin pertama kali dinyalakan. Proses pencucian akhir yang menyeluruh bukan langkah kosmetik; ia adalah bagian dari pekerjaan teknis yang menentukan apakah mesin bertahan atau tidak.
Arah Tekstur Juga Berbicara
Sebagai pelengkap dari standar kekasaran permukaan kepala silinder, arah alur permukaan atau tekstur juga tidak kalah penting. Alur melingkar yang tertinggal dari proses milling dapat menciptakan jalur bagi tekanan gas untuk merambat pada gasket tertentu. Pabrikan yang teliti bahkan menyebutkan pola tekstur yang diinginkan, bukan hanya nilai angkanya. Detail semacam ini hanya bisa dipenuhi oleh bengkel yang membaca manual, bukan yang mengandalkan kebiasaan lama.
Apakah Anda tahu angka Ra yang dibutuhkan mesin Anda, atau selama ini Anda hanya menerima permukaan yang terlihat bagus? Mari kita periksa spesifikasinya bersama sebelum gasket berikutnya dipasang.
