Bayangkan Anda memesan sebuah poros dengan diameter 50 mm. Barang datang, Anda ukur dengan micrometer, dan angkanya menunjukkan 50,00 mm tepat. Namun ketika dipasang, poros itu macet dan menolak masuk ke rumahnya. Apakah pemasoknya berbohong? Tidak. Poros itu benar ukurannya, tetapi salah bentuknya. Inilah momen ketika banyak pemilik alat berat pertama kali sadar bahwa angka diameter saja tidak pernah cukup untuk menjamin sebuah komponen berfungsi.
Ukuran hanyalah satu dari dua bahasa yang dipakai gambar teknik. Bahasa kedua bernama toleransi geometri, atau yang di dunia manufaktur global dikenal sebagai GD&T (Geometric Dimensioning and Tolerancing). Toleransi dimensi berbicara tentang seberapa besar sesuatu. Toleransi geometri komponen mesin berbicara tentang seberapa benar bentuk, arah, dan posisi sesuatu itu. Sebuah lubang bisa memiliki diameter sempurna namun miring, oval, atau berada 0,3 mm dari tempat seharusnya.
Kenapa Angka Diameter Bisa Menipu
Micrometer hanya mengukur jarak antara dua titik yang Anda sentuh. Jika sebuah poros berbentuk sedikit oval, Anda bisa mendapatkan angka 50,00 mm di satu posisi dan 50,04 mm setelah memutarnya 90 derajat. Jika Anda hanya mengukur sekali, Anda pulang dengan rasa puas yang keliru. Poros yang oval akan menghancurkan lapisan oli, memanaskan bantalan, dan membuat mesin bergetar. Semua itu terjadi meski laporan ukurannya terlihat sempurna di atas kertas.
GD&T lahir untuk menutup celah ini. Standar internasional seperti ISO 1101 dan ASME Y14.5 memberi para insinyur cara menuliskan aturan bentuk secara tegas pada gambar. Aturan itu tidak bisa ditafsirkan berbeda oleh operator di Tangerang, pembeli di Jakarta, atau pabrikan di Eropa. Semua orang membaca simbol yang sama dan sampai pada kesimpulan yang sama persis.
Empat Keluarga Toleransi yang Perlu Anda Kenal
Terdapat empat bentuk toleransi geometri komponen mesin yang perlu dipahami. Pertama, toleransi bentuk (form) mengatur kerataan, kesilindrisan, kebulatan, dan kelurusan sebuah permukaan. Ini yang menjaga poros Anda tetap bulat dan permukaan blok tetap rata. Toleransi orientasi mengatur sudut: kesejajaran (parallelism), ketegaklurusan (perpendicularity), dan kemiringan. Ini yang memastikan lubang baut benar-benar tegak lurus, bukan sekadar terlihat tegak lurus dari jauh.
Toleransi lokasi mengatur posisi sebuah fitur terhadap fitur lain, misalnya jarak antar lubang baut pada sebuah flens. Terakhir, run-out mengatur seberapa besar sebuah permukaan bergoyang saat komponen diputar pada sumbunya. Untuk toleransi geometri komponen mesin, poros engkol dan noken as, run-out adalah raja. Angka run-out yang buruk berarti getaran, dan getaran adalah cara paling mahal untuk merusak mesin dari dalam.
Datum: Titik Nol yang Menentukan Segalanya
Setiap aturan toleransi geometri komponen mesin membutuhkan titik acuan yang disebut datum. Datum adalah kesepakatan tentang dari mana Anda mulai mengukur. Tanpa datum, kalimat “lubang ini harus tegak lurus” tidak punya arti sama sekali. Tegak lurus terhadap apa? Terhadap permukaan atas, terhadap sisi kiri, atau terhadap sumbu poros?
Di dunia nyata, kesalahan datum pada toleransi geometri komponen mesin adalah penyebab paling sering dari komponen yang tampak benar tetapi tidak bisa dipasang. Bengkel A mengukur dari permukaan bawah, bengkel B mengukur dari permukaan atas, dan hasilnya berbeda 0,15 mm. Angka itu terdengar kecil sampai Anda ingat bahwa celah oli bantalan mesin diesel sering hanya berkisar 0,05 mm hingga 0,10 mm.
Contoh Nyata dari Lantai Bengkel Kami
Ambil contoh terowongan bantalan utama pada blok silinder. Setiap rumah bantalan bisa saja bulat sempurna, namun jika semuanya tidak berada pada satu garis lurus, poros engkol akan terpaksa melengkung setiap kali baut dikencangkan. Mesin akan terasa berat, bantalan akan aus sebelah, dan dalam beberapa ratus jam kerja Anda akan mendengar suara ketukan yang dalam. Karena itu, layanan perbaikan poros engkol kami selalu dievaluasi dengan mengacu pada standar toleransi geometri komponen mesin di rumah bantalannya, bukan dievaluasi sendirian.
Contoh kedua datang dari pekerjaan job order. Seorang pelanggan pernah membawa gambar dengan toleransi dimensi ±0,01 mm untuk seluruh bagian komponen, padahal hanya dua permukaan yang benar-benar bersentuhan dengan komponen lain. Toleransi seketat itu untuk seluruh bagian berarti waktu pemesinan lebih panjang, alat potong lebih cepat habis, dan harga melonjak tanpa manfaat teknis apa pun. Setelah kami bantu memetakan datum dan memindahkan ketelitian hanya ke fitur yang kritis, biaya turun dan fungsinya justru lebih terjamin.
Toleransi Ketat Bukan Berarti Kualitas Tinggi
Ini adalah salah satu miskonsepsi paling mahal di industri. Mengejar toleransi geometri komponen mesin yang sangat ketat tidak otomatis membuat komponen lebih baik; hal itu sering kali hanya membuatnya lebih mahal. Pekerjaan seorang mitra manufaktur yang baik adalah membantu Anda menentukan di mana ketelitian benar-benar dibutuhkan dan di mana ketelitian itu hanya membakar anggaran. Keahlian sesungguhnya dalam toleransi geometri komponen mesin terletak pada kemampuan membaca fungsi, bukan pada kemampuan mengejar angka terkecil.
Bagaimana Kami Membuktikannya

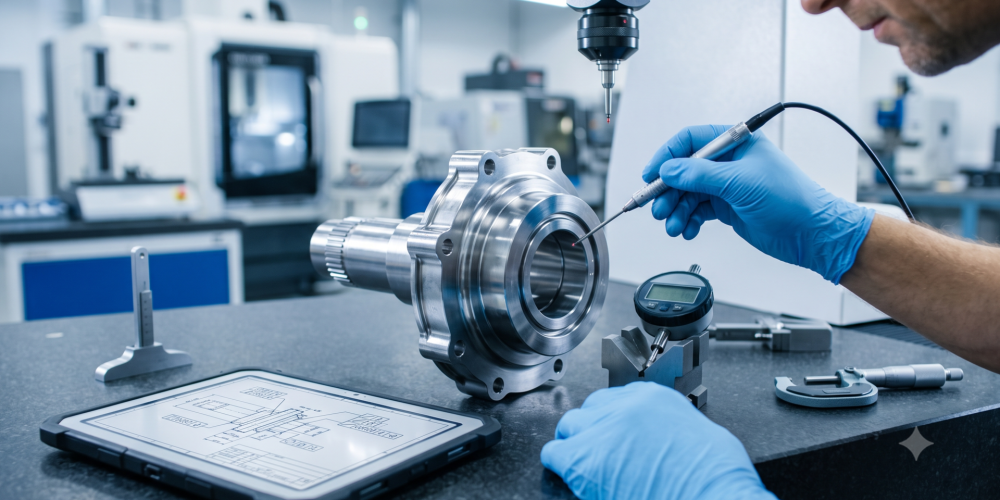

Di Merdeka Precision, geometri tidak diverifikasi dengan perasaan. Kami menggunakan meja granit sebagai bidang acuan, dial indicator dan bore gauge untuk kebulatan serta run-out, dan alat ukur yang terkalibrasi dengan jejak ketertelusuran yang jelas. Setiap pekerjaan manufaktur komponen presisi kami disertai catatan hasil pengukuran, sehingga Anda tidak perlu percaya pada kata-kata kami. Anda cukup membaca datanya.
Pendekatan pada toleransi geometri komponen mesin ini penting terutama bagi pelanggan di sektor industri otomotif, di mana satu komponen yang keluar dari toleransi geometri dapat menghentikan seluruh lini perakitan. Data pengukuran bukan formalitas administratif. Data itu adalah bukti bahwa komponen Anda akan berperilaku sama pada unit pertama maupun unit kelima ratus.
Daftar Periksa Sebelum Anda Memesan
Pertama, dalam toleransi geometri komponen mesin, pastikan gambar Anda menyebutkan datum secara eksplisit, bukan hanya deretan angka dimensi. Kedua, tanyakan kepada calon mitra alat apa yang mereka pakai untuk memverifikasi kebulatan dan kerataan. Ketiga, minta contoh laporan inspeksi dari pekerjaan sebelumnya. Keempat, diskusikan fungsi komponen, bukan hanya bentuknya. Bengkel yang bertanya “komponen ini nanti duduk di mana?” biasanya jauh lebih aman daripada bengkel yang langsung menyebut harga.
Pemahaman yang tepat soal toleransi geometri komponen mesin adalah bahasa yang membedakan antara membuat benda yang sekadar mirip dengan membuat benda yang benar-benar bekerja. Ketika sebuah komponen dibuat dengan datum yang benar dan diverifikasi dengan alat yang benar, ia akan pas pada percobaan pertama, di tangan siapa pun yang memasangnya. Itulah salah satu alasan mengapa memilih kami sejak tahap gambar jauh lebih hemat daripada memanggil kami setelah masalah muncul.
Biaya Sebenarnya Jika Toleransi Geometri Komponen Mesin Diabaikan
Kesalahan toleransi geometri komponen mesin jarang muncul sebagai kegagalan langsung. Ia muncul sebagai keausan yang tidak wajar, konsumsi oli yang perlahan naik, getaran yang dianggap normal karena mesin memang sudah tua, dan bantalan yang habis lebih cepat dari jadwal. Semua gejala itu terlihat seperti masalah yang berbeda-beda, padahal sumbernya satu: komponen yang bentuknya tidak pernah benar sejak hari pertama dipasang.
Karena gejalanya menyebar dalam toleransi geometri komponen mesin, biayanya juga menyebar dan sulit dilacak. Anda membayar dalam bentuk bahan bakar, penggantian komponen, jam kerja teknisi, dan jadwal produksi yang meleset. Ketika seluruhnya dijumlahkan setelah dua tahun, angkanya hampir selalu jauh melebihi selisih harga antara komponen yang dibuat dengan benar dan komponen yang dibuat sekadar mirip.
Apakah gambar teknik Anda sudah menerapkan toleransi geometri komponen mesin dengan benar, atau masih hanya menyebut angka diameter? Bawa gambar Anda kepada tim kami, dan mari kita baca bersama sebelum satu gram logam pun terbuang.
